一、风扇的作用

风扇在风冷散热器中的作用为:凭借自身的导流作用,令空气以一定的速度、一定的方式通过散热鳍片,利用空气与散热鳍片之间的热交换带走鳍片上堆积的热量,从而实现“强制对流”的散热方式。

二、风扇的分类

从电源供电类型可分为AC和DC两大类,AC有划分为AC/AC和AC/DC两类、常用的有AC110V、AC220V等，以及EC220V风扇，EC风扇本质是永磁同步电机 + 内置电子换向控制器的一体化产物——它接交流电，内部却按直流无刷电机的逻辑跑，把AC 的便利"和"DC 的高效结合在一起，DC常用的有5V、12V、24V、28V、48V等。从通电切换磁场的方式分：可分为有刷和无刷两种，有刷电机寿命短，会产生电火花。无刷电机没有碳刷的磨损寿命长，容易高速运转，无火花。

三、风扇的组成

分为转子和定子两部分，转子：包括扇叶、轴心、磁环、磁环外框。定子：包括电机、外框、轴承、扣环等。

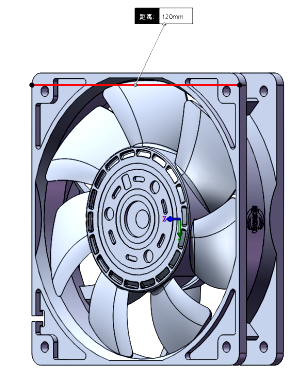

四、风扇尺寸规格

尺寸规格通常用一个4~5位数字来描述，例如：4028、6025、12025、12038、等。4~5位数字的前两位或者三位代表风扇正方形底面的边长；后两位代表风扇的厚度，单位为毫米。

五、风扇电气结构

控制部分：由霍尔IC 、线路板等元件组成。电机绕组部分：由硅钢片、漆包线和上下绝缘线架组成。硅钢片的功能是负责将磁极导出，以便于确定N、S的强弱；而绕组决定磁力线的方向性，包括N、S极和控制信号，不断改变绕组极性，推动磁框运转，达到做功的目的。定子绕组多为四相对称分布，即互成90°夹角。固定磁场部分：由磁环提供固定磁场，以用于旋转时的比较动力。

六、风扇的轴承系统

轴承作为风扇寿命的瓶颈因素，同时也对风扇的工作噪音、制造成本有着重要的影响。风扇的轴承系统可分为1；滚珠轴承,又分单滚珠轴承和双滚珠轴承2；含油轴承3；陶瓷轴承。

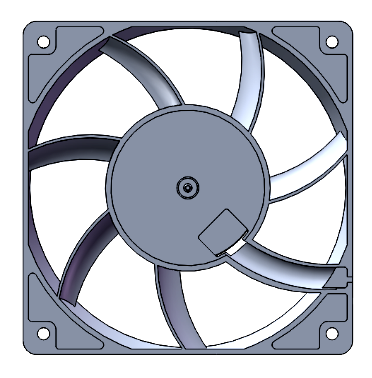

七、风扇的组成

扇叶：1.叶片倾角：倾角越大叶片上下表面间压力差越大，相同转速下风压越大。

2.叶片数目：风扇的叶片数目多数是5、7、9等奇数，若采用偶数扇叶，很容易使系统发生共振，将会使叶片或轴心发生断裂。

3.叶片弧度：向着旋转方向略有弯曲，呈一定弧度，可保证吹出气流集中在出风口正前方的柱状空间内，增加送风距离与风压。

4.主轴直径：由于电机与轴承的存在，轴流风扇主轴所在的中心部分难免存在无气流通过的盲区，主轴直径便决定着此盲区的大小。

5.扇叶平衡：扇叶的物理质心与轴心不在同一轴上，扇叶在运转时会造成扇叶的不平衡，即震动。

外框:可以对扇叶所带动的气流进行“约束” ，控制其流出方向，抑制反激与散射，令其集中于所希望的送风方向。采用材料与结构需具有一定的强度，可以在一定程度内承受物理冲击，保护扇叶、电机等相对脆弱的部件。
